Ремонт и замена плат управления Кофемашин, и основные причины выхода из строя.

Общая информация про платы управления кофемашин.

Производители используют разные компоновки. Разделяют силовую плату и плату с непосредственно микроконтроллером в котором находится программное обеспечение, либо на плате есть микросхема памяти в которой находится программное обеспечение.

Некоторые производители предпочитают размещать всё на одной плате в зависимости от моделей кофемашины. Чем новее кофемашины, тем чаще встречаются модели где платы разделены, и не только на силовую и управляющую, но также отдельно делают плату с дисплеем и платы с сенсорной панелью (там где сенсор не на дисплее). Также размещают в разных частях корпуса (иногда удачно иногда нет).

Общине Причины выхода из строя плат управления кофемашин.

Очень распространённая причина - это перепад напряжения в питающей сети. Так как кофемашины используют блок питания в котором дежурное напряжение генерируется постоянно, то включенная в розетку кофемашина независимо от схемы исполнения (на понижающем трансформаторе или на импульсном) находится в режиме ожидания, то есть напряжение постоянно подаётся на большинство компонентов, а самое главное - на микроконтроллер.

В общие причины также входит попадание жидкости на оплату управления. На любой электронике попадание воды на плату - это короткое замыкание, и как следствие выход платы управления из строя.

В зависимости от того куда попала жидкость и какая линия питания замкнула из-за этого, итог - от простейших поломок до выхода из строя центрального процессора и замены платы управления.

Еще один момент касающийся плат управления: просто сгорел предохранитель. Внимание с этого места: предохранитель сгорает для того чтобы у вас дома не случился пожар из-за перегревшейся проводки изоляция на которой воспламенилась.

Например производитель устанавливая предохранитель подсчитывает, что для нормальной работы кофемашины нужен предохранитель рассчитанный на силу тока в 4 Ампера, всё что выше этого значения является коротким замыканием. И производитель предполагает, что ток короткого замыкания может оказаться выше предельно допустимого для электропроводки в вашем доме. И насколько долго такой ток будет удерживаться до обрыва цепи в результате короткого замыкания внутри кофемашины, точно предсказать сложно.

И предохранитель установлен чтоб ограничить максимальную силу тока которой можно нагрузить электропроводку (кстати покупая любую технику учитывайте нагрузку на электропроводку в доме консультируясь с электриком). И сгорает предохранитель уже тогда когда в аппарате есть какая-то поломка, а не для того чтобы избежать неисправности. В основном именно по этой причине сгорает предохранитель.

Ставят дополнительные предохранительные цепи, которые в случае резкого повышения напряжения должны спровоцировать сгорание предохранителя или предохранительного резистора. Но они не всегда помогают 50/50 вместе с этой предохранительной цепью сгорает за компанию ещё что-то.

В общем для тех кто любит сам посмотреть сгоревший предохранитель, в 99% случаев - это свидетельство того что там сгорело что-то ещё, или в очень крайне редком случае он сгорел из-за перепада напряжения (предохранитель рассчитан на 250 Вольт,и при скачке Вольт до 300 и больше,он в принципе может сгореть по напряжению а не по току) но при этом всё равно там есть сгоревшее ещё что-то.

И ставя просто новый предохранитель Вы добьетесь того, что компоненты которые до этого были ещё целыми - сгорят. И добавите стоимость ремонта, как вариант вообще в таком случае может помочь только замена платы.

Конечно же к общим причинам выхода плат управления из строя можно отнести естественный износ, так как практически все электронные компоненты платы управления имеют ограниченный срок службы.

Теперь по производителям.

Saeco. Начали производить кофемашины в принципе и с разделением силовой и управляющей плат, и совместной компоновки в зависимости от кофемашины. Далее по нарастающей сначала от силовой платы отделялись платы с дисплеем и клавиатурой это кофемашины Saeco Magic, Saeco Incanto, Saeco Royal

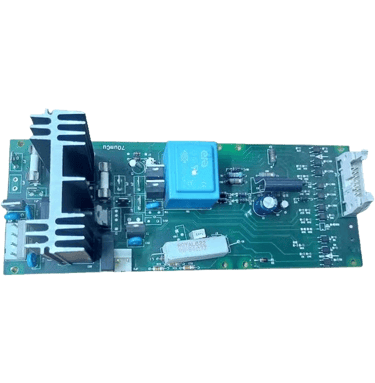

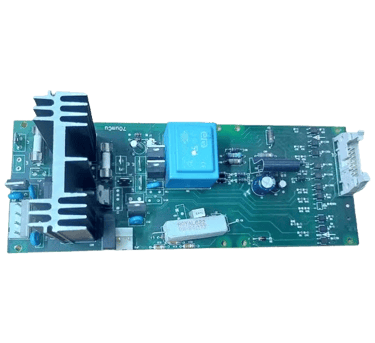

Saeco Incanto delux силовая плата

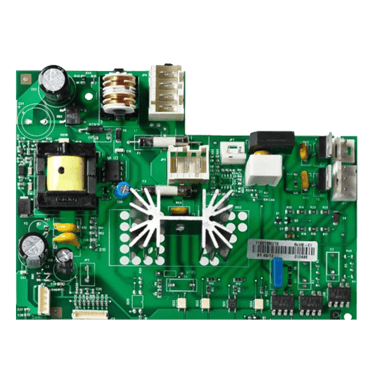

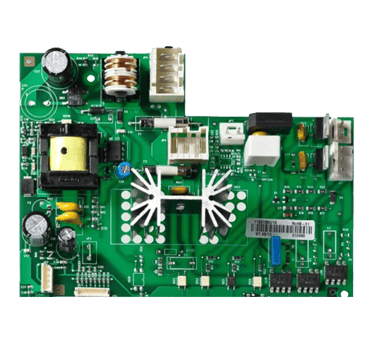

Saeco Odea силовая плата

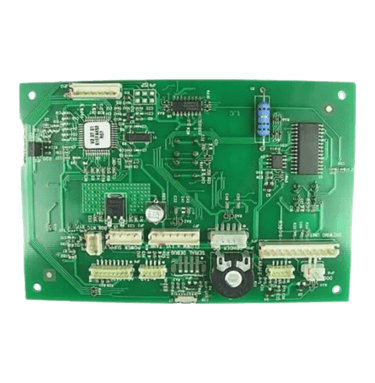

Saeco Odea плата MCU

Далее были модели у которых разделяли силовую плату и плату клавиатуры, но микроконтроллер при этом находился на силовой плате (intelia xsmall, Minuto, Lirika и похожие с ними модели).Так как кофемашины Gaggia повторяют платы кофемашин Saeco (или наоборот Я не буду разбираться кто там был первый).Philips модернизировали платы которые использовались в кофемашинах Saeco.

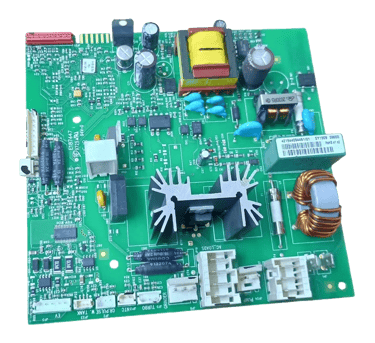

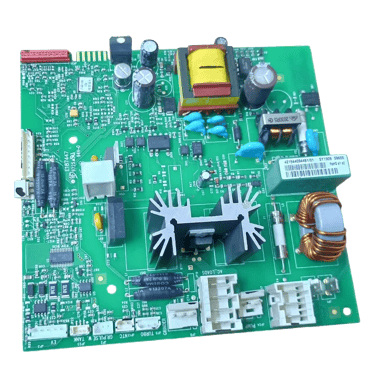

Saeco Lirika силовая плата с MCU

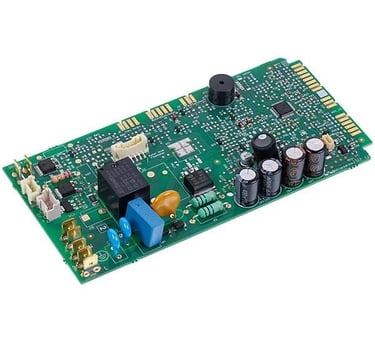

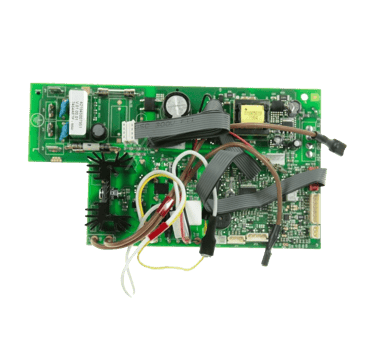

Philips серии EP силовая плата с MCU

Bosch, Siemens, Melitta, Nivona. В ранних моделях кофемашин Bosch Siemens (по типу Bosch серии TES, Siemens серии EQ5 EQ7) с рабочим блоком вынимающимся с правой стороны, сложные платы управления, измеряют очень большое количество показателей работы кофемашины. Температуру воды на входе и выходе бойлера, нагрузки не только на двигатель кофемолки, но и на мотор редуктора, очень продвинутые платы управления несмотря на то, что серии машин не новые.

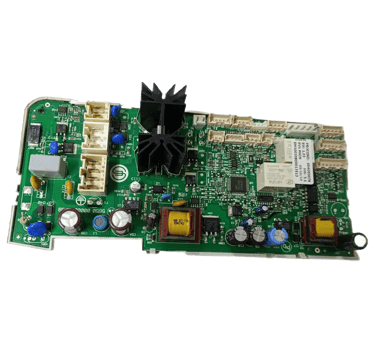

Siemens серии EQ5, EQ7 силовая плата с MCU

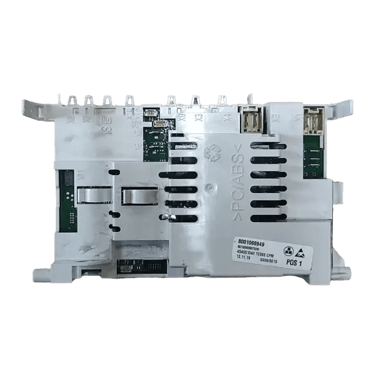

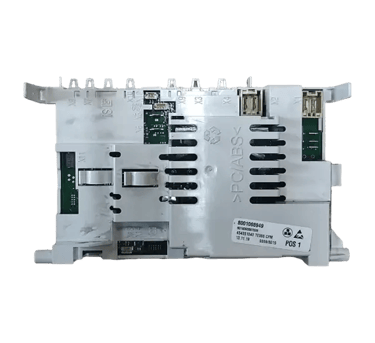

Siemens серии EQ3 S100 силовая плата с MCU

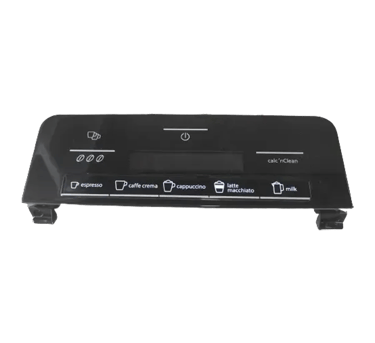

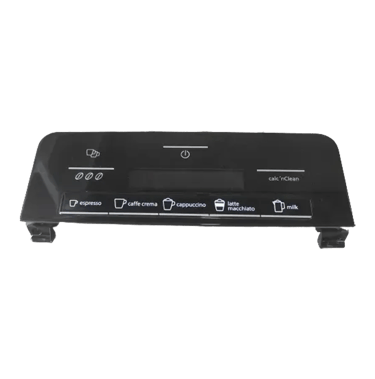

Siemens серии EQ3 S100 плата с MCU

Причины выхода из строя плат этих кофемашин в принципе схожи с основными. Вода, естественный износ, перепад напряжения конечно же, иногда работа в предельных нагрузках по управляемым компонентам, например по двигателю привода рабочего блока, если блок не обслуживают двигатель работает на предельно максимальной нагрузке, что снижает срок службы компонентов платы которые им управляют.

Более современные модели кофемашин Bosch типа Verocup 100 и Siemens EQ3 имеют схожую структуру и похожие платы управления и панель управления. Но в отличие от предыдущих моделей они имеют два микроконтроллера на плате силовой и на плате клавиатуры, в случае перепада напряжения ремонт таких кофемашин нерентабелен. Я встречал кофемашины на своей практике у которых в результате перепада напряжения вышла из строя и силовая и плата клавиатуры. Пробитый оба микроконтроллера общая стоимость плат без учёта замены составляет практически 70% стоимости кофемашины. А современные кофемашины Siemens EQ6 S300 оставили себе компоновку старых Siemens EQ5 и Bosch серии TES.

У Melitta и Nivona платы похожи. Расположены не так как у Bosch Siemens хоть и всё равно уязвимые к протечкам воды. Внутри кофемашины часто прямо над ними располагают мультиклапан, который отвечает за распределение воды в кофемашине, если он начнёт протекать то вода непременно попадёт прямо на плату управления.

Jura наверное будет самая коротко затронутая в статье кофемашина. Не доводилось сталкиваться с ремонтом их плат управления. Ремонтировал их множество раз, но на платы управления даже не обращал внимания. Jura вообще показывает высокую надёжность когда они реально выходят из строя они уже отрабатывают не по одному десятку тысяч порций.

Платы управления кофемашин DeLonghi.

В основном скомпонованные на одной плате микроконтроллер и силовые компоненты, самая распространённая поломка - это встроенный блок питания в плату управления, страдает из-за перепадов напряжения, попадания воды. Но в основном перепады напряжения, либо стандартный износ компонентов - отработал своё и вышел из строя.

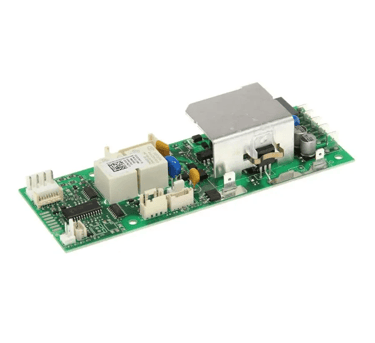

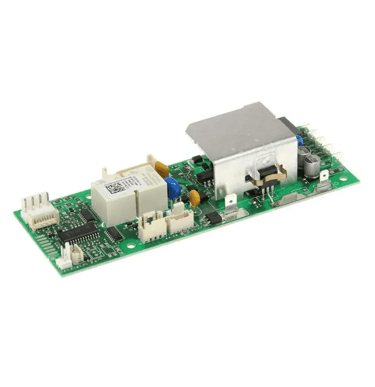

Delonghi серии ECAM силовая плата с MCU

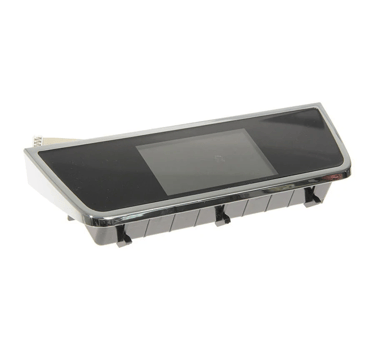

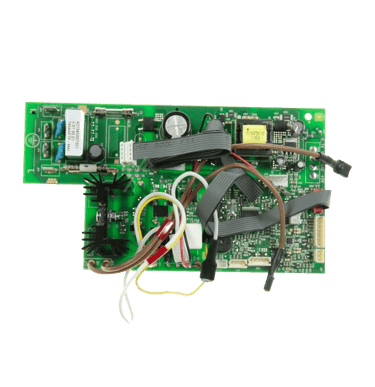

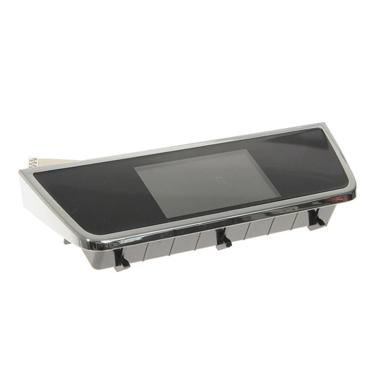

Delonghi серии ECAM 650 плата управления

Было на личной кофемашине дома. Сделал кофе пока пошёл поработал за компьютером, пришёл кофемашина выключена, включаю не включается.

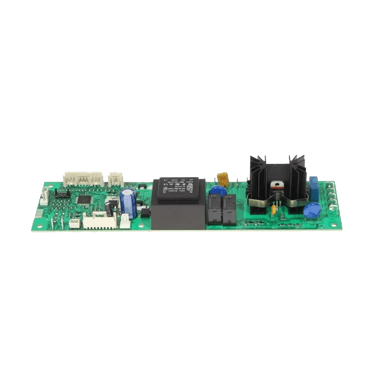

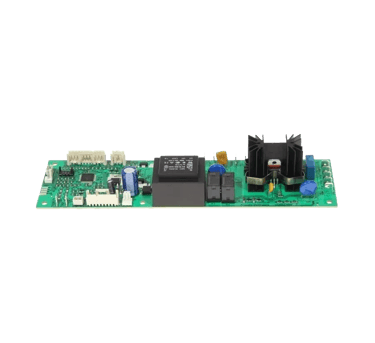

Delonghi серии ESAM со старым блоком питания

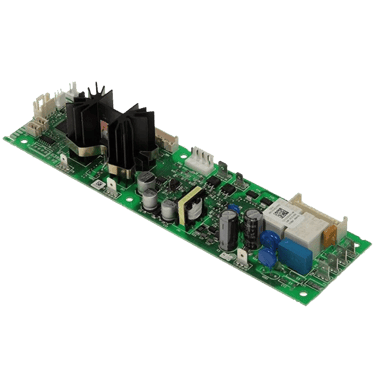

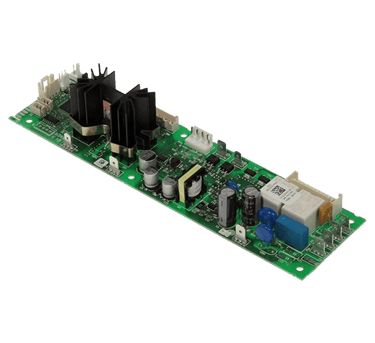

Delonghi серии ESAM с новым блоком питания

Вышел из строя блок питания, что, как, почему - непонятно. Свет не моргал, перепадов явных никаких не было компьютер тоже был стабилен. Просто компоненты отработали своё и понадобилась замена. Но это происходит естественно не каждый день само по себе кофемашина отработала перед этим более 10 лет.

Платы управления кофемашин Krups.

Микроконтроллер находится на силовой части платы, даже у современных моделей. В кофемашинах с дисплеями иногда наблюдается выход дисплея из строя не так часто но за последние года три было четыре кофемашины с таким дефектом

Плата управления Krups

Замена дисплея в основном решает проблему. Иногда приходится ремонтировать плату. Был такой случай в моей практике приходилось ремонтировать переднюю панель управления кофемашины Krups, ремонт был успешен. В основном платы надёжные, страдают от того же что и все, если попала вода или скачок напряжения, либо выход из строя по причине естественного износа компонентов.

Bosch Siemens изначально использовали импульсные блоки питания, Я не встречал других моделей, даже используют по два блока питания на плате (в старых моделях кстати EQ5, EQ7) довольно грамотно сделаны платы. Уязвимы к стандартным проблемам: вода, напряжение, срок службы. В современных моделях Bosch Siemens (EQ3 S100, Verocup 100) в принципе платы управления работают нормально, встречал только выход из строя от перепада напряжения.

Эволюция кофемашин, точнее плату управления кофемашин.

Saeco, Philips, Gaggia, DeLonghi в платах управления в основном переходили с понижающих трансформаторов на импульсные, и добавлялись дисплеи, цветные дисплеи, сенсоры. В общем модернизировались внешние элементы управления что требовало корректировки прошивок и компонентов плат. Также добавление Bluetooth wi-fi подключений немного усложнило платы управления.

Krups. В принципе наблюдается та же самая динамика изменений Единственное что блок питания у них построен на микросхеме преобразователя питания без использования трансформатора (есть и с трансформатором но мне встречаются в основном без),не могу сказать что это снизило надежность, преобразователь работает вполне стабильно. Боится как и все прочие: воды и перепадов напряжения. Модернизация - это в основном изменения компоновки, точнее расположение компонентов на плате, добавление сенсоров и дисплеев.

Также касается всех производителей - это изменение в программном обеспечении в зависимости от того сколько бойлеров используется в кофемашине, есть ли молочная система, одна или две кофемолки, и так далее.

Подводя итоги платы управления кофемашин - надёжные. Выходят из строя по независящим от себя причинам, как бы это смешно не звучало но, то благодаря чему они работают, и выводит их из строя - это электричество. Небольшие скачки, которые не сказываются на компонентах платы, могут вызывать программные сбои, более высокие скачки выход некоторых компонентов плат из строя, либо полный выход плат управления из строя. В большинстве случаев причиной выхода из строя платы управления любых кофемашин являются внешние воздействия.
